冲击波形失真及严重超调？一位工程师的实用调试指南

在严格的环境可靠性测试体系中，冲击测试是检验产品结构强度的关键环节。从智能手机内部组件在掉落时不会受损这一小事，到火箭分段分离过程中航天部件在极端冲击下仍能稳定运行这一大事，冲击脉冲的准确性和完整性都是确保产品可靠性的关键因素。

然而，在实际测试中，工程师们常常会遇到一个棘手的问题：所测得的冲击波形与理想的半正弦波以及诸如 MIL-STD-810H 和 IEC 60068 等标准所要求的峰值后锯齿波相差甚远。波形失真和峰值超调现象十分严重，这不仅直接导致测试数据失效，还容易对被测试样本（UUT）造成意外损坏，从而浪费大量成本和实验室资源。

本指南将深入剖析此类技术问题的根本原因，并结合太安测试冲击测试系统，为您提供一套切实可行且系统化的现场调试解决方案，这些方案可直接付诸实施。

一、什么是失真和超调？

波形失真：这指的是实际测量到的冲击脉冲波形与标准波形（半正弦波、梯形波、尾峰锯齿波）之间存在显著差异。常见的表现形式包括峰值变平、上升/下降边沿不对称以及脉冲宽度的偏差。

超调与振铃：这指的是叠加在主脉冲上的高频振荡。当振荡的峰值超过规定加速度峰值的一定比例（通常超过 10%至 15%）时，即被认定为严重的超调。

准确性是可靠性测试的核心要义。若缺乏标准且纯净的冲击脉冲，测试结果就会失去其科学依据和可信度。

二、深入探究：为何您的波形“不够纯净”？

冲击波模式的调试需要对整台机器的机械和电气控制系统进行全面的分析。基于太安技术实验室的实践经验，我们将问题归纳为以下三个主要方面：

1.夹具的刚性不足

这是产生高频振铃现象最常见的原因。如果样品夹具的固有频率处于冲击脉冲的带宽范围内，冲击就会导致夹具发生共振，从而产生显著的振铃效应。这种机械振动会被加速度传感器捕捉到，在波形图上表现为严重的超调。

解决方案：该夹具应尽可能轻便，并具有较高的刚性。应优先选用镁合金或高强度铝合金材料，并且应避免采用悬臂结构或其他易产生弯曲共振的设计。

2.波形发生器的选择与状态：

波形发生器是冲击机的核心组件。半正弦波通常通过诸如橡胶垫和毛毡之类的缓冲介质来实现。

a. 如果缓冲垫老化、硬化或安装不当，能量传递将会是非线性的，直接导致波形失真。

b. 在气动冲击系统中，气压的稳定性以及制动控制的准确性尤为重要。如果制动不足，就会发生二次冲击（双击），导致波形尾部出现严重失真。

3.传感器安装与信号完整性

加速度传感器安装是否牢固？在高冲击环境中，松动的传感器或电缆会产生毛刺并产生错误信号。对于高加速度值测试，必须使用螺栓紧固或专用胶水进行牢固固定，严禁使用厚蜡或普通双面胶带。

三、工程实际调试步骤：基于列表的操作

步骤 1：裸表测试

在安装固定装置和样本之前，先进行无负载冲击测试。

如果空载波形干净无扰：问题很可能出在夹具的刚性或者样品的安装方式上。

如果空载波形出现失真：问题则源于设备本身，包括冲击台的校准、波形发生器或内部阻尼系统。

步骤 2：优化波形生成器参数

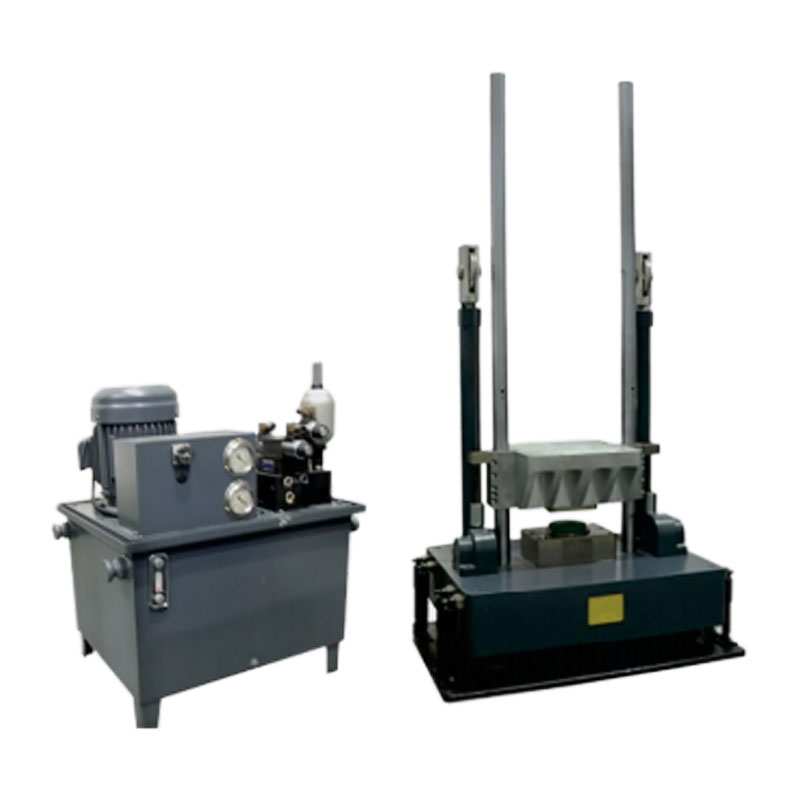

高加速度测试对波形生成器的材料和状态极为敏感。太安科技的高加速度冲击测试机配备了专用的高刚性波形生成器，即使在数千伽的冲击下，也能将脉冲宽度误差控制在微秒级别以内，并有效抑制振铃现象。

专家建议：如果遇到双峰波形，需检查发电机是否已降至最低点，以及是否存在任何机械故障。
