整车级电池包火烧试验专用设备｜TA-WBHS 大型外部火烧试验机，全流程合规 + 浸水灭火双保障

伴随新能源汽车与储能产业规模化发展，整车电池包、大型储能 PACK 的防火安全检测成为准入刚需。

依据 GB 38031-2025、ECE R100、UL2580 等国内外权威标准，完整外部火烧试验包含预热直燃、隔层间接燃烧、长时间观测、紧急浸水灭火全流程，普通小型火烧设备无法承载完整整车级样品。

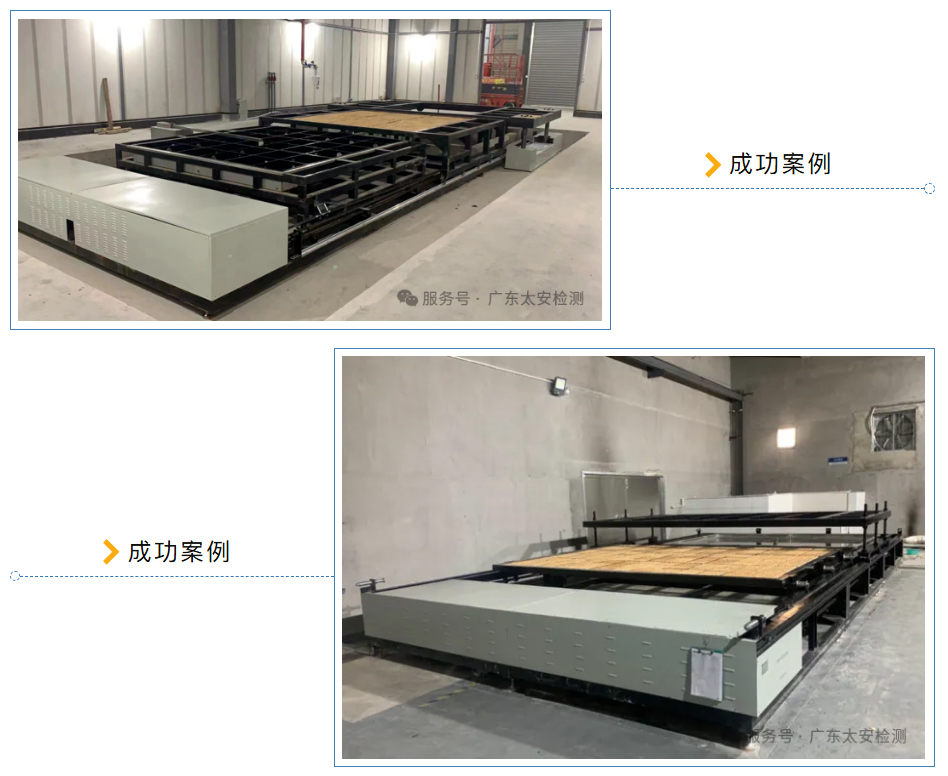

广东太安检测设备有限公司自研TA-WBHS系列电池包外部火烧试验机，打造 3 米超大测试工位，集成全自动油盘、耐火隔板、同步升降浸水平台、远程监控系统，一站式完成全套标准火烧试验，为车企、储能厂、第三方检测机构提供标准化安全检测解决方案。

01

超大承载工位，整车电池包无需拆分

测试空间：有效台架 W3000×D2000×H1000mm，最大承重 1500kg，完整容纳整车电池包、大型储能模组，无需拆解试样；

升降系统：四组同步螺旋升降机，总升降行程 2600mm，2 分钟内可将电池包完全沉入浸水池，实现突发起火自动浸水灭火；

承载材质：台架采用 10mm 加厚 SUS304 不锈钢网格，可拆卸不锈钢支撑棒，耐高温、抗燃烧腐蚀，5 年一换维护成本低；

整机布局：设备可拆分模块化设计，分体式钢架结构，长途运输、现场吊装安装更便捷，底部全覆盖调平脚杯，适配各类厂房地面。

02

全自动燃烧系统，精准复刻国标火焰工况

可移动水冷油盘：整体尺寸 3300×2300mm，采用多格分体式结构，可根据电池包尺寸灵活选用燃烧区域；外层 SUS304 水冷槽持续降温，单次加注汽油最长稳定燃烧 60 分钟，移动速度 1000~6000mm/min 精准可调；

标准化耐火盖板：匹配 ECE R100 标准耐火砖，盖板同步电动平移，一键切换直接火烧 / 间接隔火燃烧两种标准工况，移动控制精度≤5%；

气动自动点火：侧边摇臂式高压点火机构，远距离自动引燃，规避人工近距离点火的明火安全风险；

高度可调：样品与油面间距 300~550mm 自由设定，默认国标 500mm，定位误差控制在 ±5mm 内。

03

远程电脑程控，试验数据完整可溯源

专业工控配套：标配酷睿 i5 工业主机、16G 内存、1TB 硬盘，19 寸高清显示器，独立远程控制柜，机身物理急停按键，随时终止试验；

可视化操作软件：中英文操作界面，可自定义预热、直燃、间接燃烧、静置全段程序，燃烧时长、油盘行程、移动速度全部自由编辑；

全程记录：2 台 500 万像素 1080P 防爆摄像头搭配防爆 LED 灯，完整录制燃烧全过程；20ms 高频采集温度、位移、时间数据，自动生成曲线与试验报表，满足 CNAS 数据存档要求；

断电保护：断电记忆功能，恢复供电可接续试验，故障弹窗提示异常原因，降低试验报废风险。

04

多层安全联锁，筑牢实验室防护屏障

浸水应急灭火：电池包试验中持续复燃，升降台自动下沉入水，快速隔绝火源，杜绝热蔓延爆炸；

液压缓冲结构：油盘、耐火隔板两端加装液压缓冲器，移动启停无冲击，延长传动部件使用寿命；

分区警示三色灯：绿色待机 / 黄色准备 / 红色测试，搭配声光警报，试验期间提醒人员禁止靠近作业区域；

人身安全锁：设备周边安全保护开关，人员靠近检修时所有运动机构自动锁止，杜绝误动作伤人；

全套防爆配件：海康防爆摄像、防爆照明，整机传动、点火部件防爆设计，380V/28KW 稳定供电，设备总重约 10 吨，厂房地面承重≥2t/㎡即可部署。

05

适配标准 & 应用场景

执行标准：GB 38031-2025、GB/T 31467.3、ECE R100、UL2508、BS EN 50604、UL1973

适用客户：新能源整车厂、动力电池企业、大型储能设备厂商、第三方安全检测实验室、高校新能源科研院所

测试样品：乘用车 / 商用车整车电池包、大型储能 PACK、重型设备动力电池系统

06

结语

动力电池安全是新能源产业发展底线，一套标准化火烧测试设备，是企业品质管控与认证通关的核心硬件。广东太安检测设备深耕锂电全套安规检测装备，除大型外部火烧试验机外，电池高温防爆箱、步入式复合盐雾、针刺挤压设备均可按需非标定制。

如需 TA-WBHS 完整技术方案、场地勘测方案与正式报价，欢迎后台留言，专业技术工程师一对一对接沟通。
